類比-電位器實驗讀取類比值-micropython

ESP32 ADC 引腳默認為 12 位分辨率。這些引腳讀取 0 到 3.3V 之間的電壓，然後返回 0 到 4095 之間的值。可以在代碼上更改分辨率。例如，您可能只想使用 10 位分辨率來獲取 0 到 1023 之間的值，可以在ADC的函式裡設定。

ADC引腳

ESP32裡有哪幾支引腳可用ADC

GPIOs: 0, 2, 4, 12, 13, 14, 15,
25, 26, 27, 32, 33, 34, 35, 36,
and 39

可以自由選擇有ADC的引腳

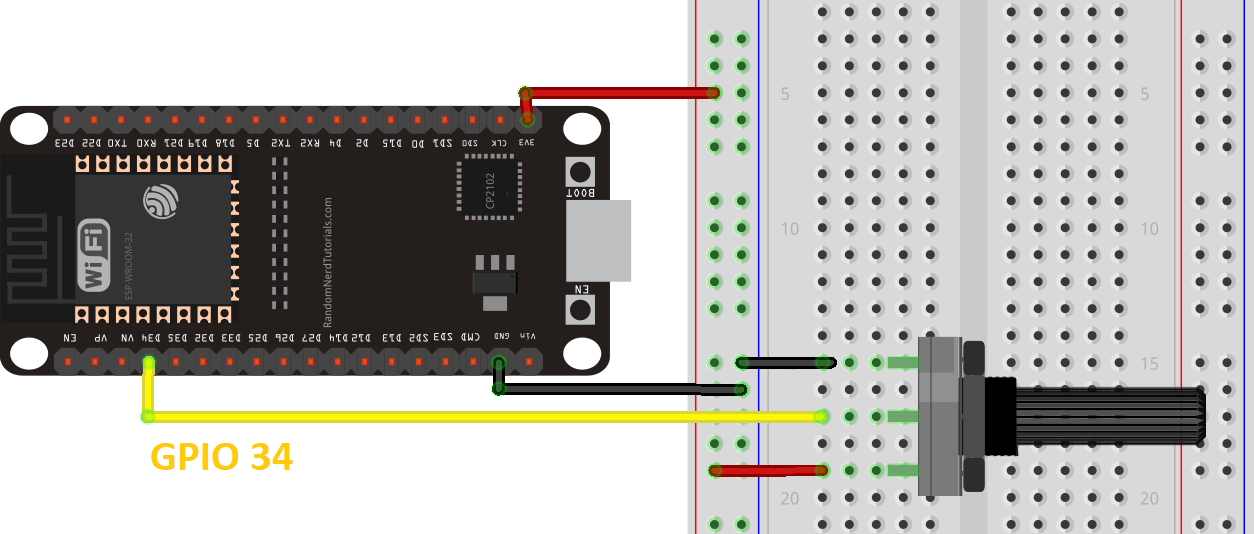

接線圖

程式碼

函式參考-micropython函式筆記本

from machine import Pin, ADC, PWM

from time import sleep

P = ADC(Pin(36))

P.atten(ADC.ATTN_11DB)

ADC.width(ADC.WIDTH_10BIT)

led = PWM(Pin(4), freq=5000)

while True:

    P_val = P.read()

    print(P_val)

    led.duty(1023-P_val)

    sleep(0.2)

匯入ADC和相關模組

from machine import Pin, ADC, PWM

from time import sleep

指定ADC的腳位和使用atten()設定電壓範圍

P = ADC(Pin(36))

P.atten(ADC.ATTN_11DB)

Atten() 方法可以採用以下參數：

ADC.ATTN_0DB——電壓：1.2V
ADC.ATTN_2_5DB——電壓：1.5V
ADC.ATTN_6DB——電壓：2.0V
ADC.ATTN_11DB——電壓：3.3V

默認情況下 ADC 引腳具有 12 位分辨率。想要獲取其他範圍內的值。可以使用 width() 方法更改分辨率，如下所示：

ADC.width(bit)

參數可以是以下參數之一：

ADC.WIDTH_9BIT：範圍 0 到 511
ADC.WIDTH_10BIT：範圍 0 到 1023
ADC.WIDTH_11BIT：範圍 0 到 2047
ADC.WIDTH_12BIT：範圍 0 到 4095

ADC.width(ADC.WIDTH_10BIT)

使用PWM設定頻率，使LED能隨ADC的值改變亮度

led = PWM(Pin(4), freq=5000)

讀取 ADC值轉換PWM寫入值

while True:

    P_val = P.read()

    print(P_val)

    led.duty(1023-P_val)---使訊號由小至大讀取

    sleep(0.2)
